УСТРОЙСТВО РЕЗЕРВИРОВАНИЯ ПОТОКОВ Е1 (УРП)

Документация
Сертификаты

    Сертификат соответствия ОС-2-СП-1490

    Устройство резервирования потоков E1 (УРП) предназначено для резервирования (N:1) выходного потока Е1, принимаемого с N направлений (N = 2 или 3) от одного источника Е1.

    Выбор того или иного резервного направления осуществляется по параметрам принимаемых N потоков Е1, с учетом приоритетов направлений и наличия сигналов аварийного состояния принимаемых входных потоков.

    Два варианта исполнения УРП УРП-8/УРП-24 обеспечивают работу до 8-ми/до 24-х резервированных потоков Е1.

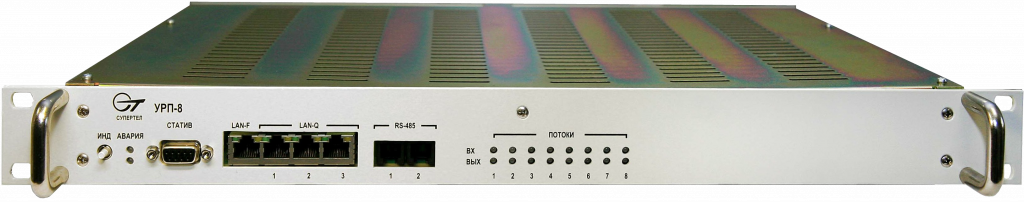

    УРП-8 ТАИЦ.468353.040-01

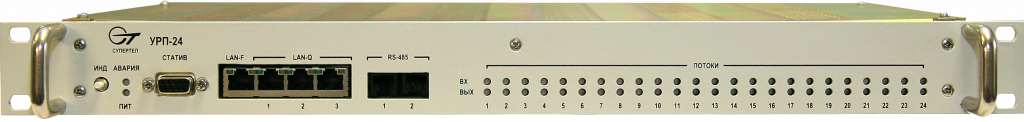

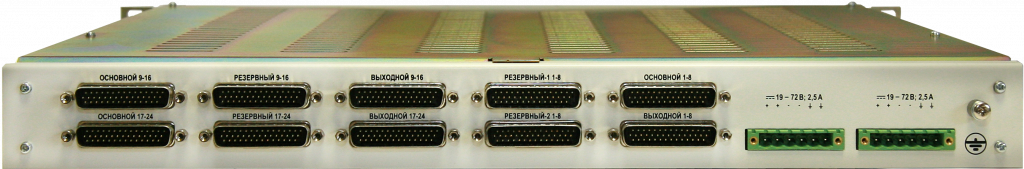

    УРП-24 ТАИЦ.468353.040

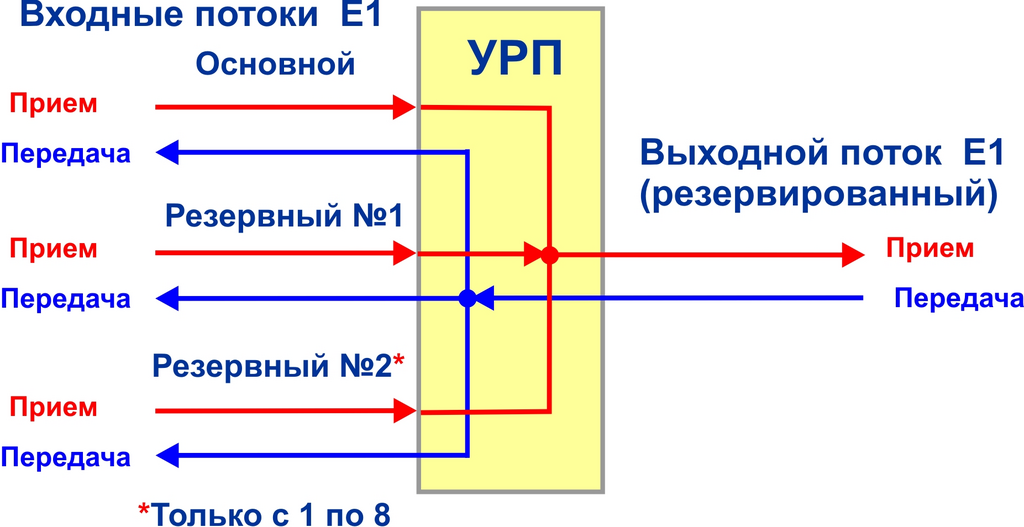

    УРП-8 ТАИЦ.468353.040-01 обеспечивает резервирование восьми потоков Е1, каждый из которых зарезервирован по трём направлениям (N = 3): основному, резервному №1 и резервному №2.

    УРП-24 ТАИЦ.468353.040 обеспечивает резервирование 24-х потоков Е1. Первые восемь, как и в УРП-8, зарезервированы по трём направлениям, остальные 16 потоков Е1 зарезервированы по 2-м направлениям (N = 2): основному и резервному №1.

    ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
    • Приоритет входных потоков Е1 УРП фиксированный. Наивысший приоритет имеет основной поток Е1, наименьший приоритет у резервного потока №2.
    • Все входные потоки, обеспечивающие резервирование, аппаратно контролируются на наличие аварий. Аварийные события входных потоков Е1 являются индивидуально маскируемыми. Конкретные маски аварий задаются оператором системы управления или с помощью аппаратных предустановок.
        Входные потоки Е1 УРП контролируются на наличие следующих аварий:
      • - Пропадание входного потока Е1 (LOS);
      • - Пропадание во входном потоке Е1 цикловой синхронизации (LOF);
      • - Прием сигнала СИАС во входном потоке Е1 (AIS);
      • - Превышение величины коэффициента ошибок в синхрогруппе входного потока Е1 более 10-3 (BER10-3).
    • УРП обеспечивает выбор входного потока Е1 на основе его приоритета и наличия у него активной и незамаскированной аварии, как в автоматическом режиме «с возвратом/без возврата» на входной поток наивысшего приоритета, так и в ручном режиме, по выбору оператора системы управления.
      • Для автоматического режима «с возвратом» время ожидания для восстановления может выбираться в диапазоне от 5 до 15 минут.
      • В ручном режиме допускается возможность принудительного выбора любого входного потока установленного оператором системы управления.
    • Время определения аварийного состояния входного потока Е1 и переключения на резервный поток не имеющий аварий составляет не более 50 мс.
    • Установленные режимы работы УРП восстанавливаются после полного пропадания и последующего восстановления первичного электропитания.
    • УРП имеет журнал событий в энергонезависимой памяти, хранящей дату, время и характер события. Журнал работы УРП отображается в сетевой системе управления.
    • Отображение текущего состояния всех потоков Е1 осуществляется с помощью индикаторов на лицевой панели, оповещения об аварии звуковым сигналом и посредством стоечной сигнализации.
    • Светодиодная и звуковая сигнализации непосредственно в УРП, а также наличие выхода на внешнюю стоечную сигнализацию позволяет организовать работу УРП без контроля со стороны сетевой системы управления.
    • В УРП предусмотрен контроль входных/выходных потоков Е1 с помощью независимо устанавливаемых локального и удаленного шлейфов.
    • Управление и контроль за работой УРП может осуществляться как с помощью сетевой системы управления «Супертел-NMS» по протоколу SNMP, так и без нее.
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    Наименование УРП-8 УРП-24
    Интерфейсы Е1 в соответствии
    G.703, G.704, G706, G.823 МСЭ-Т, ГОСТ 26886-86.
    Количество интерфейсов E1
    8
    24
    Скорость передачи информационного сигнала, кбит/с
    2048 (1±50x10-6)
    Код сигнала
    HDB-3
    Уровень входного сигнала, дБ
    от 0 до минус 12
    Входное/выходное сопротивление, Ом
    120 (симметричное)
    Время переключения на резерв, мс
    50
      Параметры электропитания:
    • Напряжение электропитания — от минус 19,2 В до минус 72,0 В.
    • Резервирование первичного электропитания — по схеме «1+1».
    • Потребляемая мощность: не превышает 40 Вт.

    Габаритные размеры: 483x44x330 мм. (корпус 19”, 1U).

    Масса:не более 5 кг.
