Оборудование синхронного мультиплексирования комбинированное - ОСМ-К (NG SDH)

Патент на полезную модель №112801

Оборудование синхронного мультиплексирования комбинированное (ОСМ-К)ТАИЦ.465126.020 предназначено для использования на сетях связи синхронной цифровой иерархии (SDH) в качестве мультиплексора ввода/вывода, терминального мультиплексора, кросс-коммутатора, линейного регенератора.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

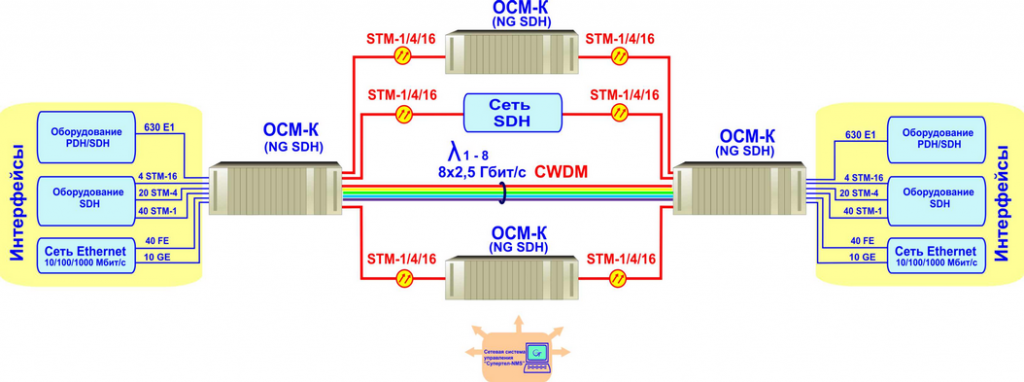

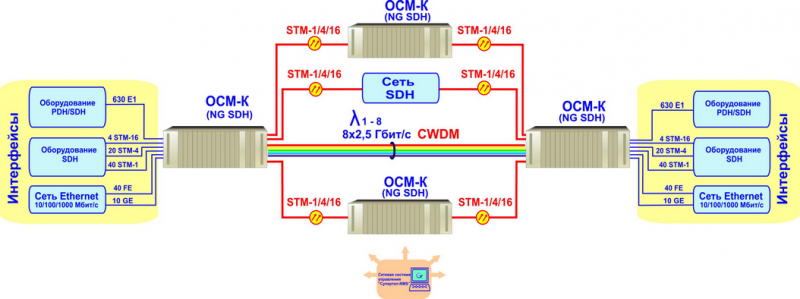

  • Поддержка интерфейсов STM-1/4/16, Ethernet 10/100, Ethernet 1000, Е1;
  • Полнодоступная матрица коммутации до 112 потоков STM-1 на уровне VC12, VC3 и VC4;
  • 100 % «горячее» резервирование матрицы коммутации, узлов синхронизации и агрегатных блоков;
  • Поддержка резервирования трафика (MSP, SNCP), в том числе работа в «кольце»;
  • Поддержка WDM технологий для увеличения пропускной способности в одном волокне.
СОСТАВ:

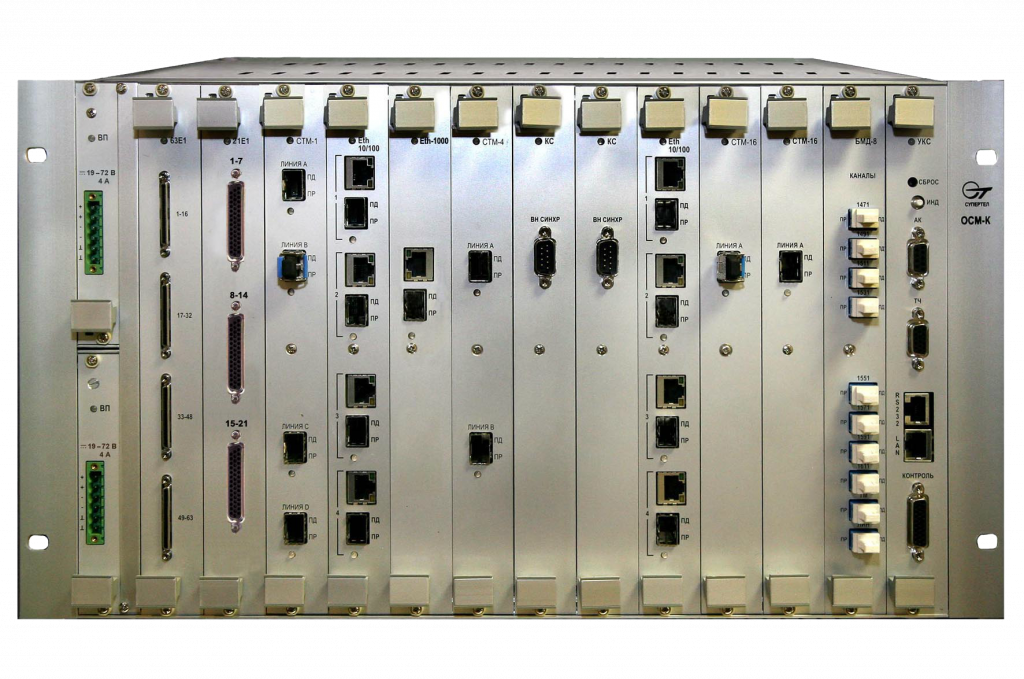

19" корпус ОСМ-К имеет 15 посадочных мест (ПМ) для блоков, в т.ч. пять ПМ для базовых и десять ПМ для интерфейсных блоков. Функциональные возможности ОСМ-К определяются типом и количеством интерфейсных блоков ОСМ-К.

БАЗОВЫЕ БЛОКИ:
Блок управления, контроля и служебной связи (УКС), обеспечивает:
  • Контроль и управление ОСМ-К по протоколу SNMP (интерфейс 10/100 Base-T) посредством ПО «Супертел-NMS»;
  • Организацию служебной связи;
  • Контроль до 4-х внешних датчиков (токовая петля);
  • Управление до 4-х исполнительных устройств («сухие» контакты реле).
Блок коммутации и синхронизации (КС) - один или два (второй - для «горячего» резервирования), обеспечивает:
  • Коммутацию нагрузки на уровне VС12, VСЗ, VC4 в 112 потоках SТМ-1:
    • [16STM-1 x 4 (блокаСТМ-16) + 4STM-1 x 2 x 6 (блоков СТМ-4)];
  • Синхронизацию ОСМ-К от источников: внутреннего, внешнего, агрегатных и компонентных сигналов;
  • Два независимых порта внешней синхронизации;
  • «Горячее» резервирование матрицы коммутации и узлов синхронизации.
Блок ввода питания (ВП) обеспечивает:
  • Ввод входного питания;
  • Резервирование входного питания (при установке двух блоков).
ИНТЕРФЕЙСНЫЕ БЛОКИ:
(всего до 10 посадочных мест)
Блок СТМ-1 (до 10 шт.):
  • количество интерфейсов SТМ-1 - 4шт.;
  • тип интерфейса - оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
Блок СТМ-4 (до 10 шт.):
  • количество интерфейсов SТМ-4 - 2шт;
  • тип интерфейса- оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
Блок СТМ-16 (до 4 шт.):
  • количество интерфейсов SТМ-16 -1 шт;
  • тип интерфейса - оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
Блоки 63 Е1 и 21 Е1 (до 10 шт.):
  • количество интерфейсов Е1 - 63 или 21 шт;
  • соответствие G.703;
  • поддерживает функцию «Retiming» для каждого Е1;
  • для вывода сигналов с блока 63Е1 на кросс необходимо использовать панель соединительную Т23AТТ.
Блок Eth 10/100 (до 10 шт.):
  • количество оптических интерфейсов Ethernet 10/100: 100 Base-LX10 / 100 Base-ВX10 – до 4шт;
  • количество электрических интерфейсов Ethernet 10/100: 100 Base-ТX – до 4шт.
Блок Eth 1000 (до 10 шт.):
  • количество интерфейсов Ethernet 1000: один оптический 1000 Base-LX/1000 Base-ZX или один электрический 1000 Base-Т.
Блоки БМД (спектрального уплотнения, до 10-шт.)
  • количество WDM каналов – до восьми, на длинах волн 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 нм;
Блоки ОУ (оптического усилителя, до 10-шт.)
  • в каждом блоке один/два усилителя мощности на передаче или предварительных усилителя на приеме в зависимости от модификации: ОУ-2М; ОУ-М; ОУ-М/П; ОУ-2П.

Сетевая система управления «Супертел-NMS».

Электропитание:
  • Напряжение источника питания: от 19,2 до 72В.
  • Потребляемая мощность не более 150 Вт.
Габаритные размеры: 483x266x242 мм. (корпус 19”, 6U).
Масса:не более 8 кг.
