Оптический линейный терминал - ОЛТ

Сертификат соответствия ОС-2-СП-1342

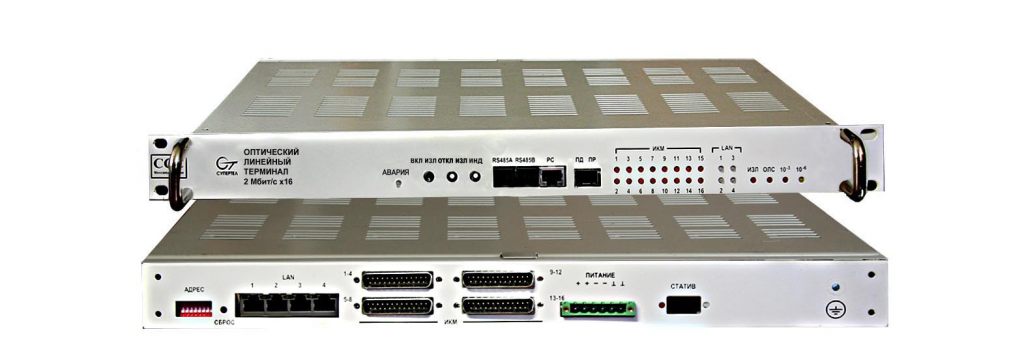

Оптический линейный терминал ОЛТ2x16 предназначен для эксплуатации на магистральных, внутризоновых и местных сетях связи для передачи сигналов Е1 по волоконно-оптическому кабелю.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОЛТ2x16:
  • Мультиплексирование/демультиплексирование 16-ти асинхронных цифровых сигналов Е1 и сигнала Ethernet 10/100 Base-T;
  • Функция Ethernet-коммутатора на 4 внешних порта и один внутренний порт Ethernet 10/100 Base-T;
  • Передача/прием сигнала ЕЗ по ВОЛС. Рабочая длина волны оптического излучения 1,3 ± (0,03) мкм или 1,55 ± (0,05) мкм;
  • Возможность работы в сетях CWDM;
  • Оптический порт в виде съемного SFP модуля с разъёмами LC.

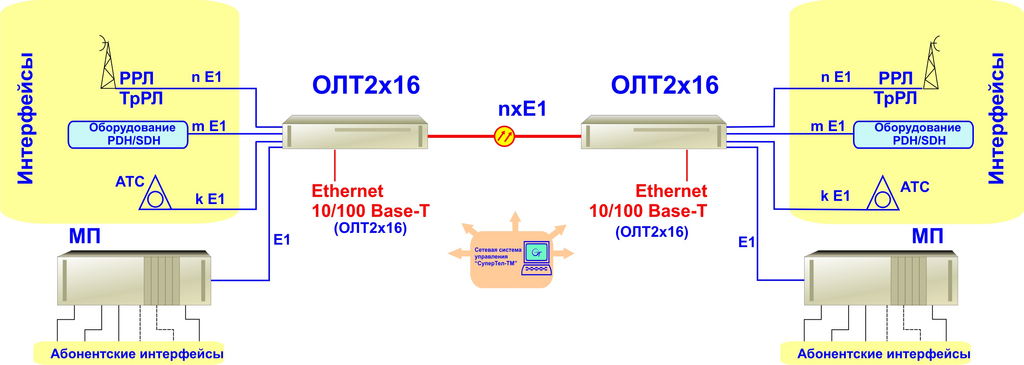

  • Топология сетей: «точка-точка».

ОЛТ2x16 обеспечивает - мультиплексирование и передачу 16-ти сигналов Е1, а также сигнала Ethernet 10/100 Base-T по ВОЛС (разъемы LC SFP модуля). Имеет возможность работы по одному волокну и в оптических сетях с CWDM.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Интерфейсы Е1
Наименование Значение характеристик
Интерфейсы Е1 в соответствии G.703, G.823, К-41 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1 16
Тип разъема D-Sub 25 pin (4 шт.)
Оптический сигнал
Наименование Значение характеристик
Исполнение интерфейсов Сменный SFP-модуль
Тип оптического соединителя LC
Длина волны Зависит от SFP-модуля
Уровень средней мощности оптического излучателя Зависит от SFP-модуля
Чувствительность приемного оптического устройства Зависит от SFP-модуля
Дальность передачи Зависит от SFP-модуля
Интерфейсы Ethernet
Наименование Значение характеристик
Интерфейсы Ethernet в соответствии Ethernet IEEE 802.3
Fast Ethernet IEEE 802.3
Количество портов 4
Физический интерфейс 10Base-T; 100Base-TX
Режим работы порта дуплекс/полудуплекс
Функции Auto-negotiation;
MDI/MDI-X
Дальность передачи до 100 м
Разъем порта RJ-45

Сетевая система управления «СуперТел-ТМ».

    Электропитание:
  • Напряжение источника первичного питания: для ОЛТ2х16 от 19,2 до 72 В.
  • Потребляемая мощность: не более 10 Вт.
    Габаритные размеры:
  • ОЛТ2х16: 483x44x300 мм (корпус 19”,1U).

Масса - не более 3 кг.
