Коммутатор цифровых сигналов - КЦС

Сертификат ОС-2-СП-1477

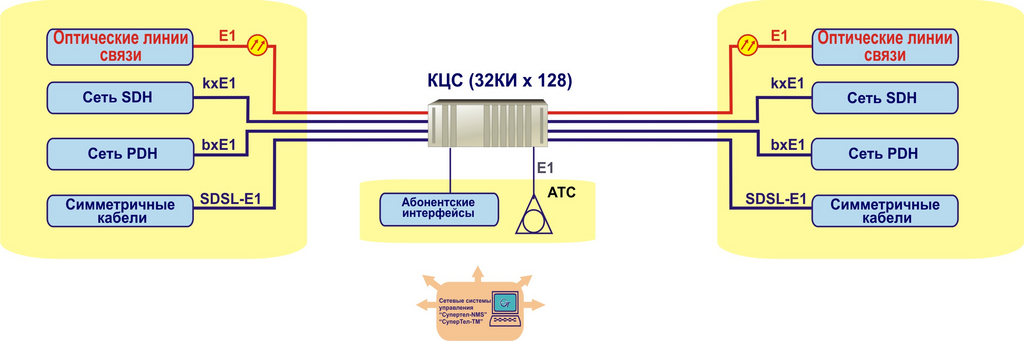

Коммутатор цифровых сигналов КЦС/М (КЦС/D) ТАИЦ.468353.018 (-01) предназначен для кросс-коммутации канальных интервалов КИ (64 кбит/с) до 128-ми сигналов Е1, а также для ввода/вывода сигналов абонентских интерфейсов.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
  • Прием/передача до 128 сигналов Е1 в соответствии с рекомендациями G.703, G.704, G.706 и G.823 МСЭ-Т;
  • Полнодоступная кросс-коммутация канальных интервалов 128 сигналов Е1: (32?128) ? (32?128);
  • Режимы синхронизации:
    • от внутреннего задающего генератора – «ЗГ»;
    • от тактовой частоты приемной части любого из 128 направлений – «ВТЧ»;
    • от тактовой частоты приемной части любого из 128 направлений с резервированием (до 16 приемных сигналов любых направлений из 128) – «ВТЧ рез»;
    • от тактовой частоты внешней синхронизации – «Внеш.синхр».
  • Вывод сигнала тактовой частоты 2048 кГц для синхронизации другого оборудования;
  • Резервирование (1+1) сигналов Е1, блоков, синхронизации и первичного питания;
  • Ввод/вывод из любого сигнала Е1 цифровых каналов с дальнейшим преобразованием их в сигналы абонентских и линейных интерфейсов посредством блоков из состава мультиплексора первичного МП;
  • Транзит канала технического обслуживания по 128 направлениям передачи.
СОСТАВ:

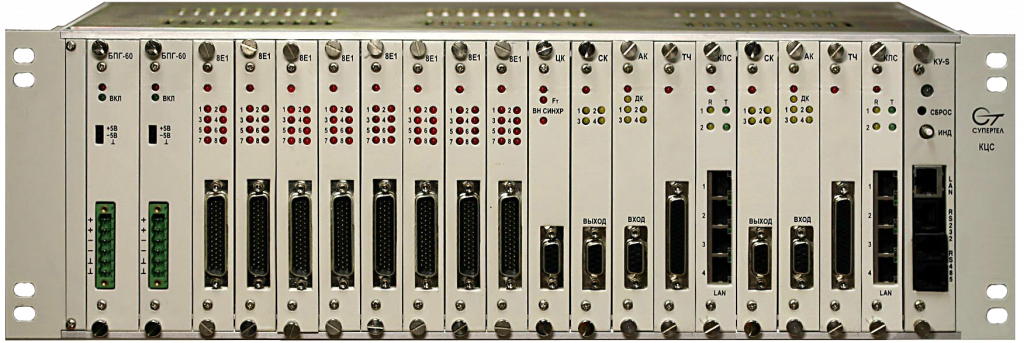

В зависимости от варианта исполнения КЦС может устанавливаться в 19” (D) или метрических (M) конструктивах. Корпус КЦС имеет 20 посадочных мест для установки базовых и дополнительных блоков.

БАЗОВЫЕ БЛОКИ:

ЦК устанавливается на 11 посадочное место и обеспечивает:

  • Коммутацию КИ сигналов Е1 128 направлений (4096?4096 КИ);
  • Синхронизацию КЦС, т.е. формирование набор рабочих частот и импульс начала цикла;
  • Выделение и запись в сигналы Е1 канала ТО (биты национального использования S1 – S5);
  • Управление резервированием сигналов Е1 и сигналов линейных интерфейсов по типу 1+1 и резервирование тактовой частоты синхронизации.

Блок КУ-S устанавливается на 20 посадочное место и обеспечивает:

  • Управление режимами работы оборудования и установленных блоков;
  • Сбор информации о состоянии блоков в оборудовании;
  • Связь с системой управления.

Блоки БП(Г) устанавливаются на 1 и/или 2 посадочные места обеспечивают:

  • Ввод входного питания;
  • Резервирование входного питания (при установке двух блоков);
  • Формирование вызывного сигнала для блоков абонентского окончания.
ДОПОЛНИТЕЛЬНЫЕ БЛОКИ:

Дополнительные блоки устанавливаются с 3 по 10 и 12 по 19 посадочные места.

Блок 8Е1 обеспечивает:

  • Ввод/вывод 8 сигналов Е1;

Блоки из состава мультиплексора первичного МП:

  • Блоки линейных интерфейсов: ЛТО-2 ,LAN, SDSL1, SDSL2;
  • Блоки абонентских интерфейсов: АК, АК-4ПР, АК-МБ, ДС, ДСУ-30, ДСУ, КЛС, КС, МСД, ОК, ОЦК, С1-И, С37.94, СК, СК-4ПР, ТК, ТЧ, ТЧ-У, ТЧ-РУ2(4), RS, RS-485, V36/X21, Upn, UpnT, Uk0A, Uk0С, S/T.
  • Блок преобразования питания: ПП-24/48.

Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».

    Электропитание:
  • Напряжение источника первичного питания: от 19,2 до 33 В или от 38,4 до 72 В.
  • Потребляемая мощность: не более 70 Вт.
    Габаритные размеры:
  • КЦС/М (метрический): 533x149x235 мм;
  • КЦС/D (дюймовый): 483x149x235 мм;

Масса - не более 8кг.
