Мультиплексор комбинированный для систем связи (МКСС)

Сертификат соответствия ОС-2-СП-1476

Мультиплексор комбинированный для систем связи МКСС (МКСС/D, МКСС/У, МКСС/К-24) ТАИЦ.465123.060 (-01,-02,-03) предназначен для использования на сети связи общего пользования в качестве оборудования временного группообразования плезиохронной цифровой иерархии.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Определяются типом и количеством блоков, определяемых при заказе МКСС.

    МКСС - интегрированная платформа сетевого доступа, сочетающая следующие функции:
  • Мультиплексирование сигналов PDH Е1, Е3 и Ethernet10/100 Base-T;
  • Организация линейных трактов, обеспечивающих передачу сигналов, формируемых в МКСС, по волоконно-оптическим и симметричным кабелям связи, по радиорелейным или др. линиям связи;

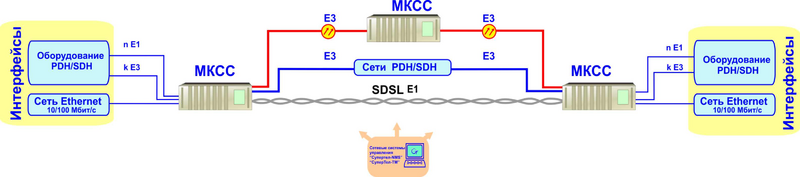

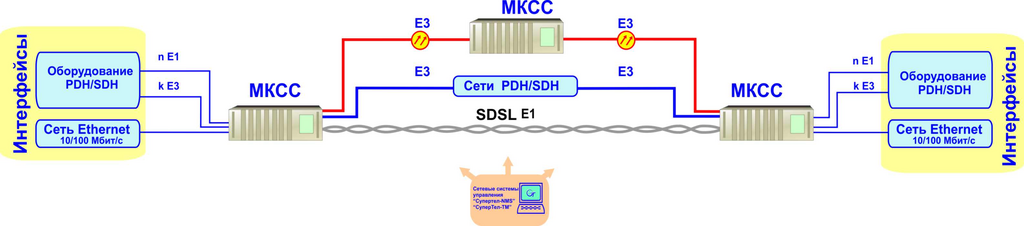

  • Работа в сетях с топологиями «точка – точка» (возможность организации нескольких направлений), «линейная цепь», «звезда» и «кольцо»;
  • Резервирование 1+1 линейных трактов;
  • Кросс-коммутация сигналов Е1 в Е3;
  • Кросс-коммутация на уровне канальных интервалов 64 кбит/с в Е1.
    МКСС поддерживает интерфейсы:
  • E1, ЕЗ с оптическими и электрическими выходами;
  • Ethernet 10/100 Base-T;
  • SDSL.
СОСТАВ:

В состав МКСС входят базовые и интерфейсные блоки. Функциональные возможности оборудования зависят от используемых интерфейсных блоков. Количество блоков, которые можно установить в корпусе МКСС, определяется размерами самого корпуса, имеющего модификации по ширине: МКСС/М, МКСС/D и МКСС/У, и шириной лицевых панелей блоков, которые могут занимать в корпусе одно или два посадочных места.

БАЗОВЫЕ БЛОКИ:
    Блок контроля (БК) обеспечивает:
  • Контроль и управление МКСС через систему управления «СуперТел-ТМ», панель управления и встроенный ЖК дисплей;
    Блок контроля (БК-S) обеспечивает:
  • Контроль и управление МКСС через системы управления «СуперТел-ТМ» или «Супертел-NMS».
    Блоки питания (БП) обеспечивает:
  • Электропитание МКСС от первичного напряжения 24, 48 или 60В;
  • Резервирование первичного питания (параллельная работа при установке двух блоков).
ИНТЕРФЕЙСНЫЕ БЛОКИ:
    Блок xDSL обеспечивает:
  • Прием/передачу сигнала Е1 и данных Ethernet трафика по одной симметричной витой паре на расстояние от 4 до 6 км по технологии SDSL.
  • Коммутацию портов Е1 и Ethernet в линию SDSL на уровне КИ;
  • Резервирование линейных портов по принципу «1+1».
    Блок мультиплексора (БМ2/34) обеспечивает:
  • Объединение/разделение (ввод/вывод) 8 или 16 сигналов Е1 в два групповых сигнала Е3 (Е3-А и Е3-Б с резервированием и без резервирования канала приема/передачи Е3;
  • Электронную коммутацию компонентных сигналов Е1 на требуемые позиции сигнала Е3 с функцией установки транзитного соединения «А-Б» не выделяемых сигналов Е1;
  • Поддержку режима «кольцо».
    Блок сетевого доступа (БСД) обеспечивает:
  • Коммутацию по МАС адресам пакетов данных между двумя локальными портами LAN Ethernet 10/100 Base-Т (Fast Ethernet IEEE 802.3 и Ethernet IEEE 802.3) и двумя сетевыми портами WAN (E1 или V.35 или V.36).
    Блок сетевого транспорта (БСТ) обеспечивает:
  • Ввод/вывод двух сигналов Ethernet 10/100 Base-Т и 8-ми сигналов Е1 в структуру сигнала Е3 для транспортирования их по двум независимым направлениям «А» и «Б»: по электрическому или оптическому каналам Е3 в зависимости от варианта исполнения БСТ;
  • Коммутацию пакетов Ethernet на уровне MAC-адресов.
  • Поддержку режимов в сети с топологиями:
    • «точка-точка» с защитой линейного тракта по принципу 1+1;
    • «линия» с вводом/выводом сигналов Е1 и Ethernet для передачи по направлениям «А» – «Б»;
    • «кольцо» с защитой.

Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».

    Электропитание:
  • Напряжение источника питания: от 19,2 до 33 В или от 38,4 до 72 В.
  • Потребляемая мощность не более 60 Вт.
    Габаритные размеры:

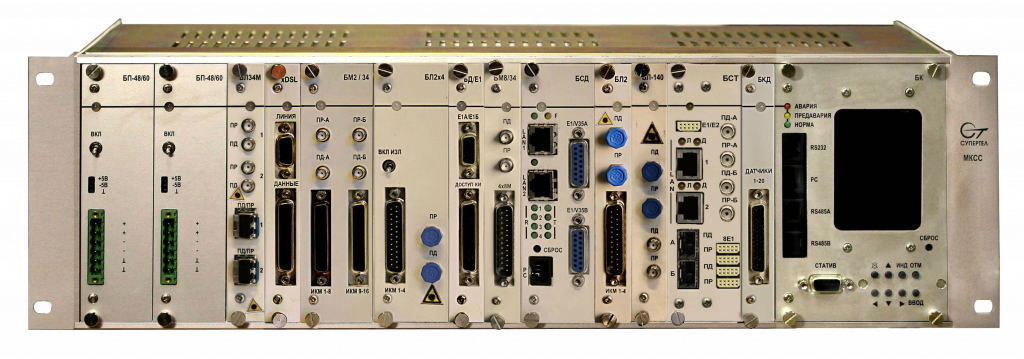

  • МКСС/D (дюймовый): 483x149x225 мм;
  • МКСС-У (укороченный) 218x149x225 мм;

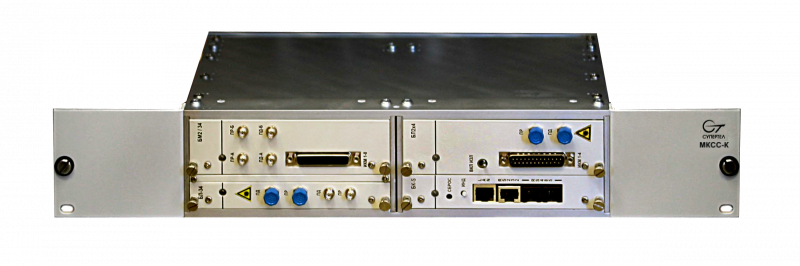

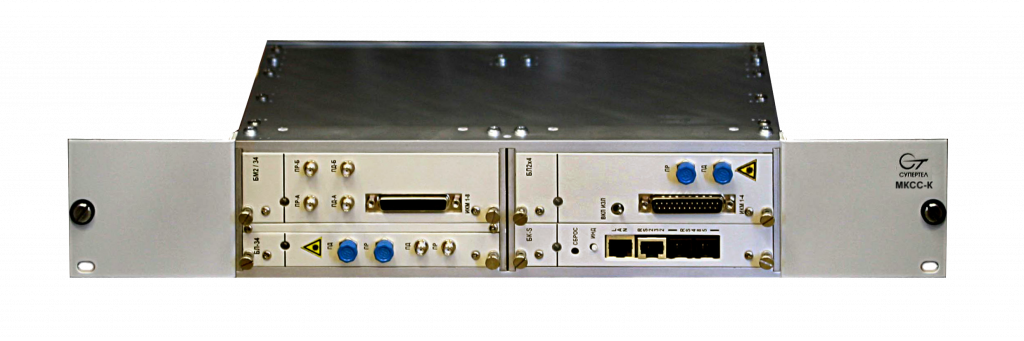

  • МКСС-К-24 (компактный) 483x79x225 мм;

Масса МКСС при полном заполнении блоками: не более 7 кг.
