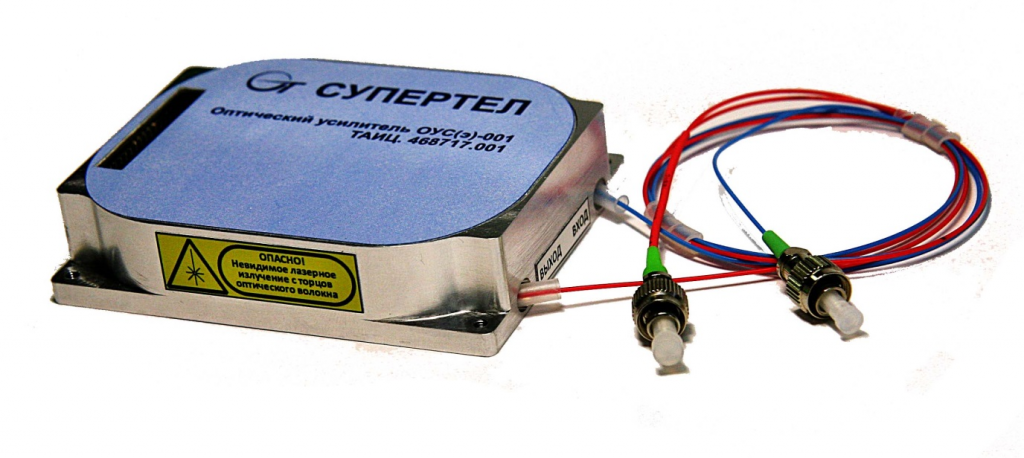

ЭРБИЕВЫЙ ОПТИЧЕСКИЙ УСИЛИТЕЛЬ РОССИЙСКОГО ПРОИЗВОДСТВА

Документация
Решение по импортозамещению

Усилитель EDFA отечественной разработки и производства предназначен для усиления оптических сигналов различных форматов в аналоговых и цифровых системах передачи. Предоставляет возможность гибкого проектирования оптических линий связи благодаря разнообразию вариантов функционального исполнения.

Усилитель может быть использован в одноканальных и многоканальных системах передачи. Обеспечивает усиление оптических сигналов в С-диапазоне одномодового оптического волокна.

    Оптический усилитель поддерживает режимы работы:
  • - автоматической стабилизации тока накачки лазера;
  • - автоматической стабилизации выходной мощности;
  • - автоматической стабилизации коэффициента усиления.

В усилителе реализован встроенный контроллер с возможностью передачи информации о состоянии активных элементов по системе телеконтроля на автоматизированное рабочее место оператора.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
№
п\п		Основные параметрыЗначения параметров
Мин.Тип.Макс.
1 Рабочий диапазон, нм (ТГц) 1527,99
(196,2)		   1563,86
(191,7)
2 Уровень входного сигнала, дБм -30   -10
3 Уровень выходного сигнала, дБм -5   15
4 Максимальная выходная мощность, дБм 15
5 Коэффициент усиления, дБ   25
6 Коэффициент шума, дБ   4 5,5
7 Неравномерность коэффициента усиления, дБ   0,8 1,0
8 PDG (усиление, зависимое от поляризации), дБ     0,3
9 PMD (поляризационная модовая дисперсия), пс     0,2
10 Напряжение питания, В 3,0 3,3 3,6
11 Потребляемая мощность, Вт   3 7
12 Рабочая температура, °C 0   50
13 Температура хранения, °C -40   70
ВАРИАНТЫ ИСПОЛНЕНИЯ:

1. Усилитель мощности.
2. Предусилитель.
3. Линейный усилитель: одноканальный, многоканальный (DWDM).
